linea dell'estrusione del tubo di 200-500mm/macchina ondulate a parete semplice di fabbricazione

linea dell'estrusione del tubo di 200-500mm/macchina ondulate a parete semplice di fabbricazione

La macchina ondulata dell'estrusione del tubo della parete di Singlr può produrre 9mm al tubo ondulato di 1200mm OD/ID, che sono ampiamente usati come cavo proteggono la copertura, il tubo medico di trasferimento (tubo ondulato di piccola dimensione); trasferimento del gas, trasferimento dell'acqua (tubo ondulato) di grande dimensione ecc.

Descrizione di prodotto
la macchina ondulata dell'estrusione del tubo può produrre 9mm al tubo ondulato di 1200mm OD/ID, che sono ampiamente usati come cavo proteggono la copertura, il tubo medico di trasferimento (tubo ondulato di piccola dimensione); trasferimento del gas, trasferimento dell'acqua (tubo ondulato) di grande dimensione ecc.

La macchina ondulata del tubo consiste di:

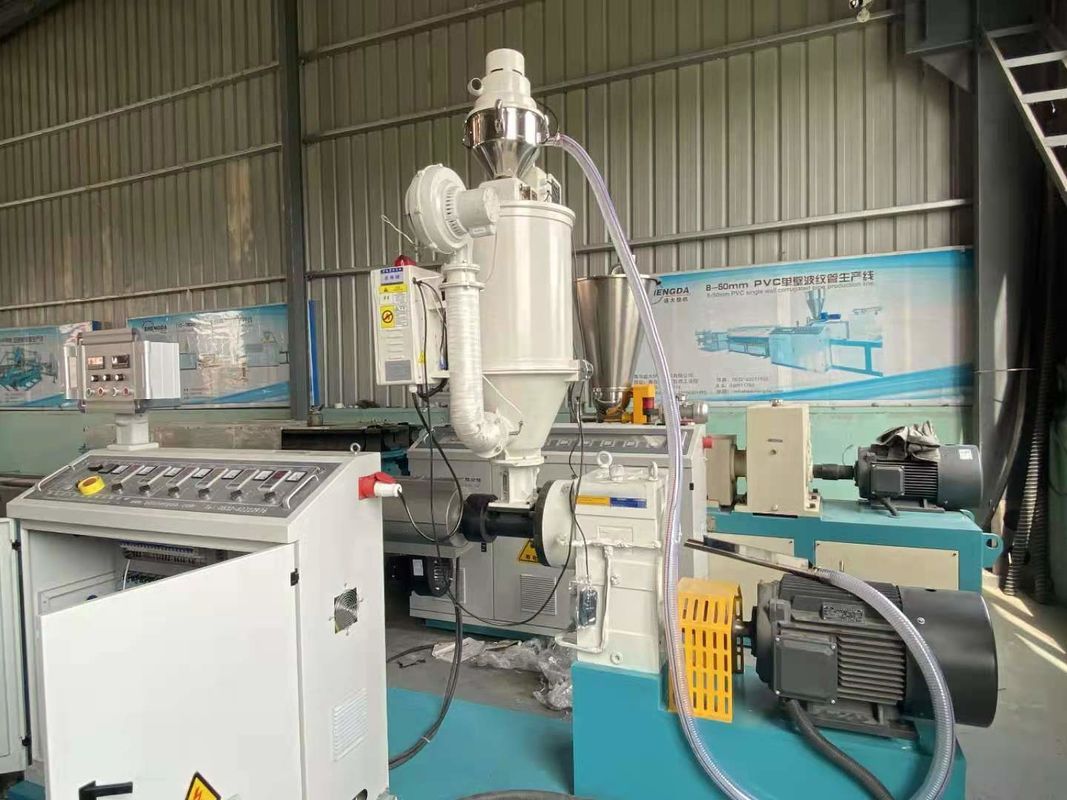

1. espulsore
Secondo materiale differente, ha potuto essere estrusore a vite conico di uso il doppio per il materiale del PVC, singolo estrusore a vite per il materiale di PE/PP.

Inoltre il modello dell'espulsore sceglie secondo la dimensione del tubo & la progettazione di muffa. per esempio, i PE tubo ondulato di 25mm - di 9mm, scelgono il singolo estrusore a vite estrusore a vite SJ65/30 per progettazione ad alta velocità, o singolo SJ55/30 per progettazione della velocità normale.

Ed il QTY dell'espulsore sceglie secondo progettazione del tubo, espulsore ondulato a parete semplice di uso uno del tubo, tubo ondulato doppio ha bisogno di un espulsore di 2 insiemi. quale PE 160mm che la macchina ondulata a parete semplice di produzione del tubo sceglie il singolo estrusore a vite SJ75/33, il tipo doppio bisogno scelga il singolo estrusore a vite SJ75/33 + il singolo estrusore a vite SJ65/33. così come il doppio estrusore a vite conico SJZ45/90 per la piccola estrusione ondulata a parete semplice del tubo del PVC.

Secondo i requisiti del cliente, il nostro espulsore ha potuto essere controllo di fabbricazione dallo SpA di SIEMENS, con SMATAC HMI.

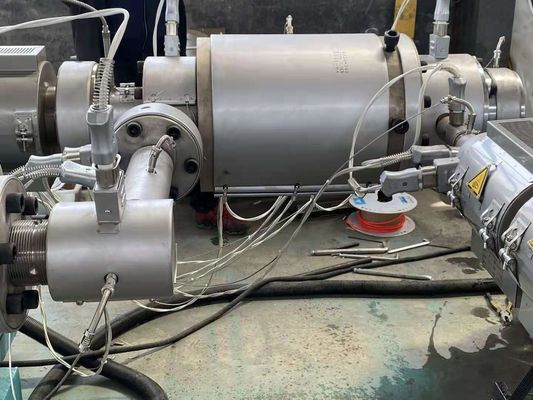

2, estrusione del tubo muoiono + piega ondulata del tubo stampo
il dado dell'estrusione del tubo ha la stessa funzione come il tubo solido normale della parete muore, trasformando il plasitc metled la forma rotonda, appena tubo solido più sottile della parete di spessore della parete.
Ma ha differenza, perché lo spessore della parete molto sottile, in modo da sarà colpo con aria quando entra in piega da stampo, nel caso shapping ed incollatura molto cattive. ciò è parte di controllo difficile, ma pezzo di dolce per il nostro ingegnere con esperienza.

piega ondulata del tubo stampo fatto solitamente di di alluminio/di di lega d'alluminio, secondo la dimensione del tubo & formando il tipo della macchina, ha progettazione differente per la regolazione sulla formazione della macchina, anche tipo di raffreddamento differente secondo la linea progettazione della velocità. velocità di produzione di velocità normale, fan che si raffredda, velocità ad alta velocità di produzione, raffreddamento ad acqua.

La nostra piega progettata stampo può fare belling online, che è più efficiente per il collegamento di tubo.

3, formando macchina
formando la macchina utilizzata a mettere piega stampo e la fabbricazione della piega da stampo continuamente lavorare.

4, tagliatrice + impilatore o bobinatrice
solitamente per il tubo ondulato di piccola dimensione (9mm - 110mm) fornire di bobinatrice, il singolo argano del disco, il doppio argano del disco, entrambi è giusto. per l'alta velocità suggerisca il doppio widner del disco.
anche come 75mm, 90mm, tubo di 110mm couble cutted nella breve lunghezza, come 9m, 6m che ecc. poi hanno bisogno del frizzo con la tagliatrice + l'impilatore, perché tagliando la frequenza superiore al tipo d'avvolgimento.
