Linea ondulata a parete semplice dell'estrusione del tubo del diametro 12-50mm che fa macchina

Linea ondulata a parete semplice dell'estrusione del tubo del diametro 12-50mm che fa macchina

La linea ondulata a parete semplice dell'estrusione del tubo del diametro 12-50mm che fa la macchina sviluppata da noi è descritta della struttura unica, alto livello di operazione automatica e facile e di prestazione continua affidabile stabile di fabbricazione.

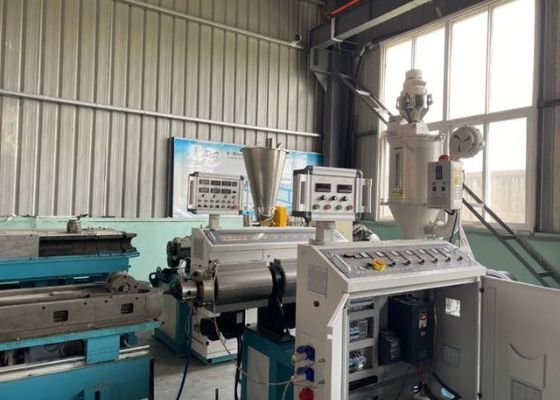

1. espulsore dell'gemello-espulsore o della Unico vite (con la macchina d'alimentazione automatica)

Secondo i requisiti dei diametri differenti e dell'uscita differente dei tubi, abbiamo molti modelli di singola vite speciale

espulsori da scegliere da. Adotta una struttura specialmente progettata della vite, che può riscaldare, plastificare uniformemente la materia prima e

espellono i tubi.

(1) motore: Marca di Siemens

(2) invertitore: Marca di ABB

(3) contattore: Marca di Siemens

(4) regolatore di temperatura: Marca di Omron

(5) SpA: Marca di Siemens

(6) metodo di riscaldamento: Riscaldamento di fusion d'alluminio

(7) materiale della vite e del barilotto: 38CrMoAlA.

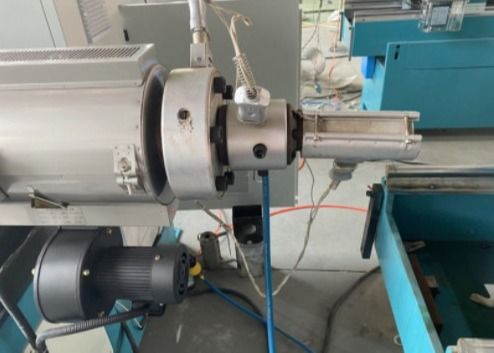

2. Muffa

La muffa è fatta dell'acciaio legato di alta qualità, il canale di flusso interno è cromato ed altamente lucidato, che è resistente all'uso e resistente alla corrosione; Con la manica d'incollatura speciale, la velocità di produzione del prodotto è altezza e la superficie di

il tubo è buono.

(1) materiale della formazione per estrusione: 40Cr.

(2) materiale della muffa di calibratura: Latta portabile ZQSn5-2-5 bronzeo.

(3) dimensione: Su misura

3. Macchina di formazione ondulata

Il dispositivo ondulato del formig può calibrare e raffreddare il tubo dalla muffa.

(1) orizzontale della struttura.

(2) il materiale della guida di scorrimento è 40Cr.

(3) il materiale di sedile del blocco è 40Cr, nitrided.

(4) motore a corrente alternata: 2.2KW x 1 insieme.

(5) i blocchi è raffreddato dal fan di raffreddamento a aria.

4. Macchina della trazione-fuori

La macchina della trazione-fuori può trasportare il tubo.

(1) metodo della trazione-fuori: Dalle cinghie e dalle piste di trattori a cingoli.

(2) velocità della trazione-fuori: 1-20 m/min.

(3) adotta l'invertitore di ABB.

(4) premendo metodo: Pressatura pneumatica.

(5) efficace lunghezza di pressione: 1200-2800mm.

5. Tagliatrice

(1) tipo: Tagliatrice del coltello e tagliatrice planetaria.

(2) tagliando potere: 2.2/3/4/6.9kw

(3) sistema di controllo dello SpA, facendo uso del contatore del tester o del commutatore del sensore per la regolazione della lunghezza desiderata.

6. Bobinatrice

Usa il conteggio del tester e l'unità di regolazione delicati ed esatti di codice.

Motore di coppia di torsione: 4-6N/M o personalizzabile.

Linea ondulata a parete semplice dell'estrusione del tubo del diametro 12-50mm che fa i campi di applicazione della macchina:

Usato per protezione del cavo alle ferrovie, ai motori, al sistemista di sistema dei trasporti, machineries dei condizionatori d'aria ai vari, alle centrali elettriche, alle industrie chimiche, al sistema di distribuzione di potere, alle navi, ai palazzi, alle costruzioni della fabbrica come pure alle posizioni esposte delle arie aperte.

Linea ondulata a parete semplice dell'estrusione del tubo del diametro 12-50mm che fa uso della macchina:

Cavi/funi e fornitura dell'isolamento, impermeabilizzazione proteggente come pure prospettiva bella dei collegamenti.

Li Bing

Telefono: 86-132 7834 4832 (Wechat/skype/whatsapp)

Email: libing@qdwinwin.cn

Web1: www.qdwinwin.cn

Web2: www.corrugatedpipeextrusionline.com

Indirizzo: Complesso industriale di Jiaoxi, Jiaozhou, Qingdao, Shandong, Cina
